Lelátó platform TS3 elemekből a kassai Steel Arénában
A kassai Steel Arénában 2022 januárjában a Tomkostage gyártója, a Hliníkové Konštrukcie szállított TS3 elemekből álló lelátó platformot a lépcsők és üléssorok fölé. A lábak a lépcsőfokokon különböző magasságban állnak, a platform felülete mégis vízszintes.
- Helyszín
- Steel Aréna, Kassa (Szlovákia)
- Szállító
- Hliníkové Konštrukcie s.r.o., a Tomkostage gyártója
- Mikor
- 2022. január
- Mi épült
- platformok a lelátó fölött, alacsony dobogósor a pálya mellett
- Rendszer
- Tomkostage TS3, korláttal és csőmerevítéssel
Lelátó platform a lépcsőfokokon
A Steel Aréna lelátója lépcsőzetes: a platform lábai ezért nem egy síkon, hanem a lépcsőfokokon és az üléssorok között állnak. A TS3 lábak hossza fokozatonként választható, a pontos magasságot pedig a lábba csavart szintező adja. Így egyetlen platformon belül is lehet rövidebb és hosszabb láb, a járófelület mégis vízszintes marad.
A magasabb lábakat ferde csőmerevítés köti össze, bilinccsel rögzítve a bordázott lábprofilhoz. Ez ugyanaz az andrásolás, amelyet a TS3 építési szabálya 90 centiméteres magasság fölött csöves kivitelben ír elő. A platform szélén korlát fut.
Platform a lelátón, dobogó a pálya mellett

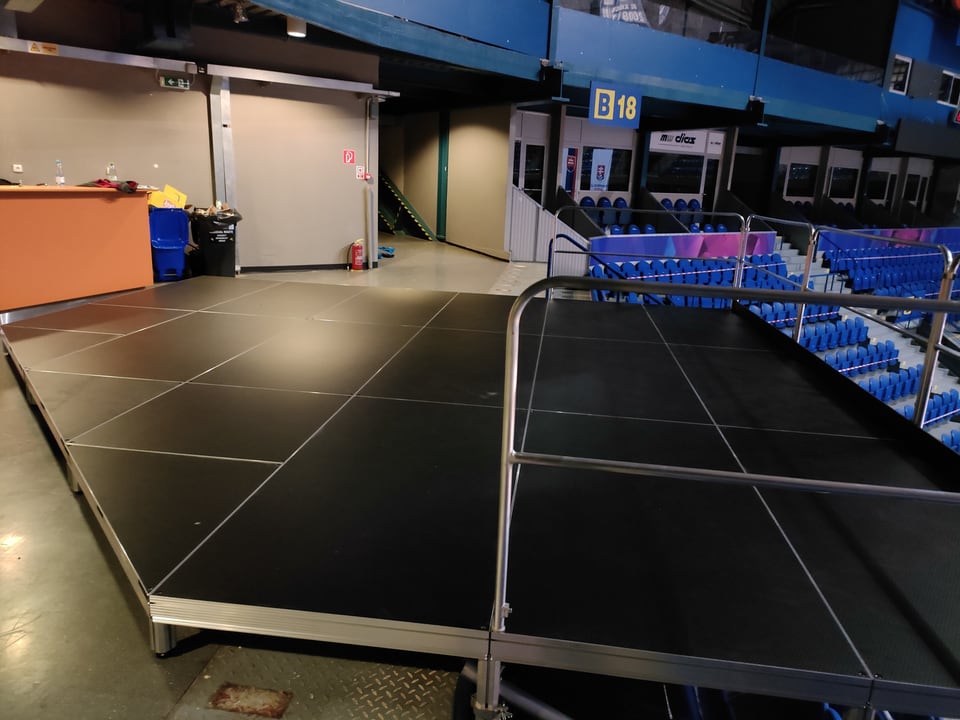

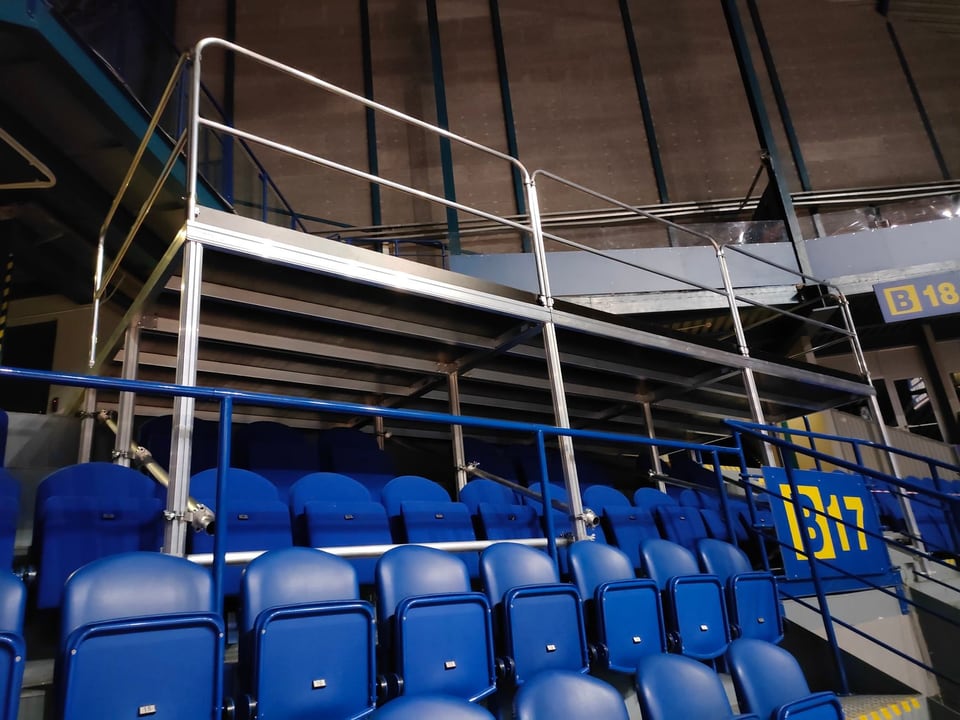

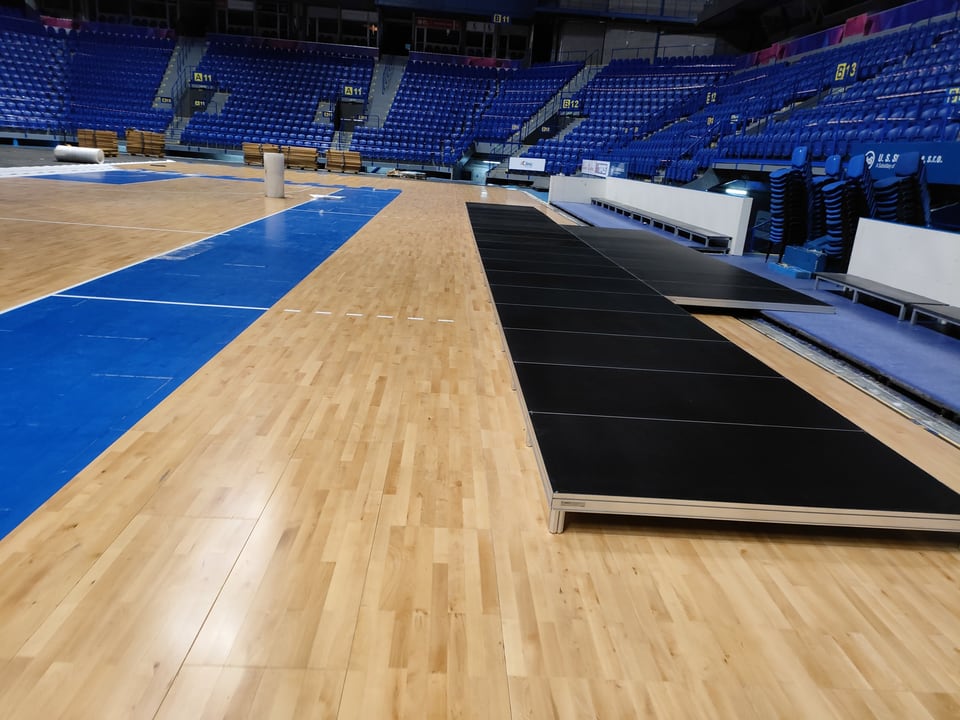

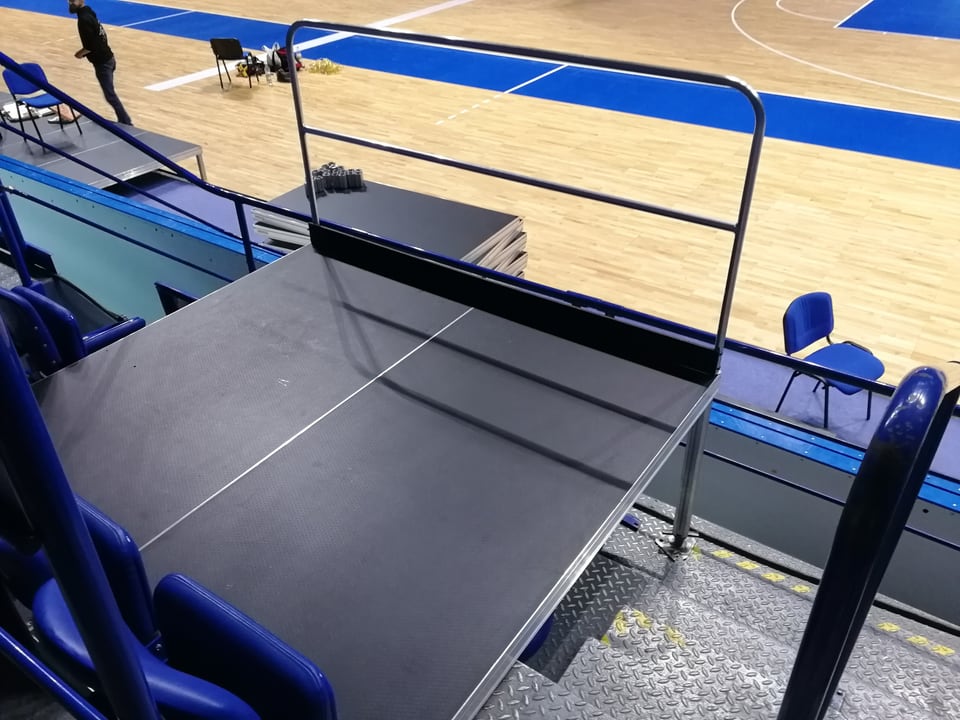

A fotók 2022. január 5-én és 7-én készültek. Platform épült a B17-es és a B18-as szektor lépcsője, illetve üléssorai fölé, a lelátó felső közlekedőszintjére és a lelátó szélére, a pálya fölé. A parketta szélén alacsony lábas dobogósor állt. Ugyanabból a rendszerből tehát a lelátóra épített magas platform és a pálya melletti alacsony dobogó is felépült.
Mi teszi ezt lehetővé
A TS3 láb 19 fokozatban, 6 centimétertől 191 centiméterig készül, a pontos magasságot a lábba csavart orsó vagy szintező állítja be. Ezért lehet ugyanazon a platformon belül a lépcső alsó fokán hosszabb, a felsőn rövidebb láb. A lap 2×1 méteres, 31 kilogramm, a teherbírása 750 kg/m² a 0082016 számú statikai számítás szerint.
A láb a lapok sarkán áll, és négy lapot tart. A lábban lévő csavarok fogják össze a lapokat, külön láb- és lapösszefogó nincs, így a platform alatt kevesebb az akadály a lépcsőn és az üléssorok között. A korlát a lap sarki csavarhelyére kerül, ezért a lelátó fölött is stabilan áll.
Ugyanezekből az elemekből a pálya szélén alacsony dobogó, a lelátón magas platform, máshol színpad, kiállítási pódium vagy egyedi tartószerkezet épül.
Mire használták
A torna idején készült további fotókon a platformon televíziós stúdió működik: kameradaru, közvetítőkamera és stúdióasztal áll rajta. A háttérben a 2022-es férfi kézilabda-Európa-bajnokság feliratai láthatók. Kassa ennek a tornának az egyik helyszíne volt.
A színpadrendszer itt nem színpadként, hanem tartószerkezetként dolgozott: a lelátó fölé emelt, korlátos munkafelületet adott a stábnak és a technikának.
